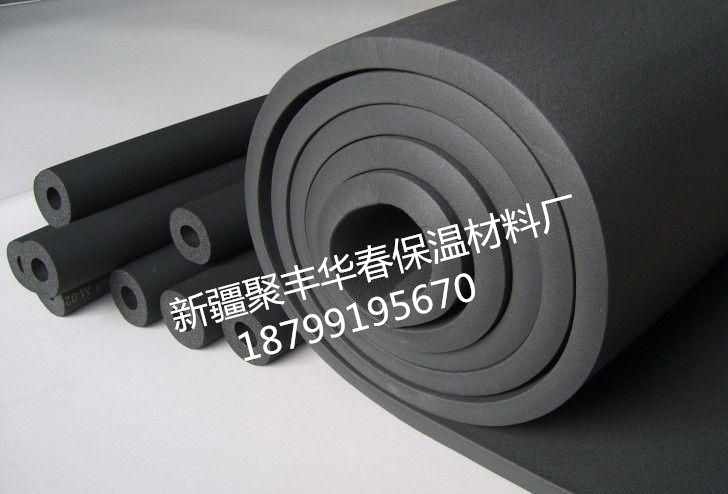

(PVC/NBR)B1级橡塑海绵保温管
B1级橡塑保温管导热系数低 完全闭孔结构，绝热效果持久良好；材料与水汽完全隔绝，不吸水，不凝露，使用寿命长，经过SGS检测，其实测值远远低于欧盟关于不含有毒物质的标准值，使用健康安全；外表柔软美观，易弯曲，施工方便快捷，而且无需其他辅材。
；其较好的耐温耐侯性使其非常适合于太阳能热水器热水管保温；汽车空调管，蒸汽管保温；还可广泛应用于减震和吸音降噪等场合。
独特的优点
— 闭泡式结构能够有效地阻止热传导
— 导热系数，在0°C时不超过0.034W/m·k。
— 表面放热系数高，达到9W/m2k
— 具有优异的抗水汽渗透能力 湿阻μ≥5,000 构成“内置”的防水汽层，使保温板整体既是保温层又是防潮层。
— 防火性能好 氧指数32以上
— 安装简易快捷
— 不含CFC, HFC或HCFC等含氟烃材料 不含甲醛、粉尘和纤维
橡塑保温板具有优良的防火性能。按照国标GB/T17794-1999《建筑材料燃烧性能分级方法》，富尔达橡塑海绵保温板经测试判定为GB/17794-1999 B1级难燃材料。使用温度范围为-50℃到110℃
应用领域
— 中央空调系统制冷机组与设备
— 冷冻水管
— 冷凝水管
— 风管及热水管道
橡塑管材产品规格范围
铜管外径 (英寸) | 无缝 | 镀锌管 | 富尔达橡塑 | 9mm厚(1.8m/根) | 15mm厚(2m/根) | 20mm厚(2m/根) | 25mm厚(2m/根) | 30mm厚(2m/根) | ||||||
规格 | 根/件 | 根/箱 | 规格 | 根/件 | 规格 | 根/件 | 规格 | 根/件 | 规格 | 根/件 | ||||
1/4 |
|
| 6 | 6×9 | 180 | 180 |
|
|
|
|
|
|
|
|
3/8 |
| 6 | 10 | 10×9 | 140 | 140 | 10×15 | 80 | 10×20 | 70 |
|
|
|
|
1/2 |
|
| 13 | 13×9 | 120 | 100 | 13×15 | 80 | 13×20 | 50 |
|
|
|
|
5/8 | 14 | 8 | 16 | 16×9 | 100 | 95 | 16×15 | 60 | 16×20 | 50 |
|
|
|
|
3/4 |
|
| 19 | 19×9 | 100 | 80 | 19×15 | 60 | 19×20 | 40 |
|
|
|
|
|
|
|
|
|
|
| 20×15 | 60 | 20×20 | 40 |
|
|
|
|
7/8 | 22 | 15 | 22 | 22×9 | 100 | 70 | 22×15 | 60 | 22×20 | 40 | 22×25 | 30 | 22×30 | 25 |
1 | 25 |
| 25 | 25×9 | 80 | 55 | 25×15 | 60 | 25×20 | 30 | 25×25 | 25 | 25×30 | 25 |
1 1/8 | 28 | 20 | 28 | 28×9 | 60 | 50 | 28×15 | 50 | 28×20 | 30 | 28×25 | 25 | 28×30 | 20 |
1 1/4 | 32 |
| 32 | 32×9 | 60 | 45 |
|
|
|
|
|
|
|
|
1 1/4 | 32 |
| 34 |
|
|
| 34×15 | 40 | 34×20 | 30 | 34×25 | 25 | 34×30 | 20 |
1 3/8 |
| 25 | 35 | 35×9 | 60 | 40 |
|
|
|
|
|
|
|
|
1 5/8 |
| 25 | 42 | 42×9 | 50 | 30 |
|
|
|
|
|
|
|
|
1 5/8 |
| 32 | 43 | 43×9 | 50 | 30 | 43×15 | 30 | 43×20 | 25 | 43×25 | 20 | 43×30 | 15 |
1 7/8 |
| 40 | 48 | 48×9 | 50 | 28 | 48×15 | 30 | 48×20 | 25 | 48×25 | 20 | 48×30 | 15 |
2 1/8 |
|
| 54 | 54×9 | 50 | 25 |
|
|
|
|
|
|
|
|
2 3/8 |
| 50 | 60 | 60×9 | 50 | 20 | 60×15 | 30 | 60×20 | 20 | 60×25 | 15 | 60×30 | 15 |
| 76 | 70 | 76 |
|
|
| 76×15 | 25 | 76×20 | 15 | 76×25 | 15 | 76×30 | 10 |
| 89 | 80 | 89 |
|
|
|
|
| 89×20 | 15 | 89×25 | 15 | 89×30 | 10 |
| 108 |
| 108 |
|
|
|
|
| 108×20 | 15 | 108×25 | 10 | 108×30 | 10 |
安装所需厚度对照表(供参考)
环境条件 | 保温管尺寸 | 管路温度下适用厚度(毫米) | |||||
温度 | 相对湿度 | 英寸 | 毫米(mm) | 13℃ | 7℃ | 3℃ | -15 |
26.5℃ | 50% | 3/8 - 3 | 10-76 | 10 | 10 | 10 | 15 |
3 - 5 | 76-127 | 15 | 15 | 15 | 15 | ||
5 - 10 | 127-254 | 15 | 15 | 15 | 20 | ||
29℃ | 70% | 3/8 - 3 | 10-76 | 10 | 15 | 15 | 20 |
3 - 5 | 76-127 | 15 | 15 | 15 | 20 | ||
5 - 10 | 127-254 | 15 | 15 | 15 | 25 | ||
32℃ | 80% | 3/8 - 5 | 10-127 | 15 | 15 | 20 | 20 |
5 - 10 | 127-254 | 20 | 25 | 25 | 35 | ||
32℃ | 85% | 3/8 - 1 1/2 | 10-38 | 20 | 25 | 30 | 45 |
1 1/2 - 3 | 38-76 | 20 | 30 | 30 | 50 | ||
3 - 5 | 76-127 | 20 | 30 | 35 | 60 | ||
5 - 10 | 127-254 | 25 | 30 | 40 | 60 | ||
＞10 | ＞254 | 30 | 40 | 45 | 70 | ||
32℃ | 90% | 1/8 - 1/2 | 3-13 | 25 | 32 | 35 | 45 |
1/2 - 2 1/2 | 13-64 | 30 | 35 | 45 | 60 | ||
2 1/2 - 5 | 64-127 | 30 | 35 | 45 | 65 | ||
5 - 10 | 127-254 | 35 | 45 | 50 | 75 | ||
＞10 | ＞254 | 35 | 50 | 60 | 75 | ||
包装方式
橡塑保温板采用透明包装 直观产品便捷.
技术参数
项目 | 单位 | 性能指标 | ||||||
0级 | I级 | II级 | ||||||
板 | 管 | 板 | 管 | 板 | 管 | |||
表观密度 | Kg/m3 | 65-70 | 60-65 | 60-65 | ||||
燃烧性能 | - | 等级 | 0 | 等级 | B1 | 等级 | B2 | |
氧指数 | ≥40 | 氧指数 | ≥32 | 氧指数28 | ≥28 | |||
烟密度 | ≤70 | 烟密度（SDR） | ≤75 | 烟密度（SDR） | -≤75 | |||
导热系数 | W/m.k | ≤0.034 | ||||||
透湿性能 | 透湿系数 | G/(m.s.pa) | ≤10×10-10 ≤7×10-10 ≤4.5×10-10 | |||||
湿阻因子 | - | ≤10×10-10 ≤7×10-10 ≤4.5×10-10 | ||||||
真空吸水率 | % | ≤10 | ||||||
尺寸稳定性能 | % | ≤10 | ||||||
撕裂强度 | N/cm | ≥3.0 | ||||||
压缩回弹率 | % | ≤70 | ||||||
耐臭氧性 | - | 不龟裂 | ||||||
抗老化性（150h） | - | 轻微起皱，无裂纹，无针孔，不变形 | ||||||
